閘門自動化遠程控制系統相關介紹
閘門自動化遠程控制系統說明
為了更好地建設閘門自動化監控系統，需遵循以下設計原則：
1）可靠性原則：設備可靠性高、適應惡劣環境且系統防雷抗干擾能力強。
2）先進性原則：高起點、新技術、國內領先。
3）實用性原則：結構簡潔、功能實用、操作簡單、界面友好。
閘門自動化遠程控制系統結構
閘門自動控制系統主要包括監控中心站、現場監控單元和監控終端，實現閘門實時信息自動采集、傳輸和控制。
1）監控終端：實時監測采集工況數據（水位，水情，流量，閘（閥）門開度、電壓……）；在設備工作異常時自動保護；控制機電設備合理運行；接收中心發出的控制命令，根據命令向中心傳輸系統運行參數。

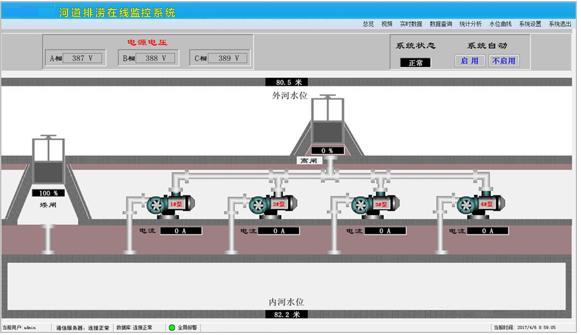

2）監控中心站：采用工業計算機，進行數據存儲；為管理人員提供人機操作界面，實時顯示閘門啟閉機、出口工作閥等機電的工況；實時顯示閘門的開度并計算過閘流量；實現數據查詢及報表輸出；通過授權的操作人員可通過工控機的人機界面遠程控制閘門啟閉。
3）現場監控單元：主要由機柜、PLC（可編程邏輯控制器）電源、繼電器、交流接觸器等構成。
閘門自動化遠程控制系統特點
閘門自動控制系統的特點或優勢具體如下：
1）數據遠傳，報警及控制功能，響應速度快。
2）歷史數據存儲，方便用戶查詢。
3）采用C/S和B/S混合結構體系，確保系統能夠?qū)崿F(xiàn)遠程控制或WEB方式訪問，既可單機運行，也可網絡運行。
4）采用標準工業以太網接口，方便與現場各個設備交換數據，系統擴展性強，集成方便。
5）遠程軟件采用標準化控制接口，可實現與其他軟件和設備進行數據互通，從而構建大規模水利信息化系統工程，通過對水情、水量、水位的分析統計，實現對整個灌區、流域進行水量分配調度等。
6）實時遠程監測閘門的各測試數據，設定報警水位，并對原始數據進行各種計算，產生圖形化報表。
閘門自動化遠程控制系統功能
閘門自動控制系統的具體功能如下：
1）輸出流量，水情日報表、月報表、年報表
2）可視化圖形顯示閘門啟閉過程和各類操作
3）建立當?shù)貙?shí)時數據庫、歷史數據庫
4）提供多級操作員安全等級設置
5）專業視頻監視系統，隨時了解現場的整體狀態
6）自動檢測閘門開度及運行狀態信息
7）實現了現地控制、遠程控制、聯合調度中心三級控制體系
8）根據需水流量自動調整閘門高度
9）故障告警、越限告警及告警自動記錄功能
10）閘門泄流量統計和總泄流量統計功能，水位與流量的關系
11）閘門操作日志記錄和事故追憶
