水庫閘門遠程控制系統主要有幾部分組成，其又有哪些功能。下面，閘門控制公司來就這兩個問題來給我們做詳細的解答。
一、系統組成
1、數據控制中心
源始數據處理與管理中心，負責對終端上傳的數據進行分析、存儲，對分析結果做出判斷，并下達各種控制指令。
2、終端閘門控制系統
采集閘門狀態信息，如閘門開度、水庫水位等，和執行各項中心發出的指令?！鹃l門控制】
3、無線傳輸設備
鑒于終端閘門控制系統的接口和設備的工作環境等多種情況的要求，我們選擇廈門四信通訊有限公司的F2103 IP MODEM。采用RS-232/485接口、金屬外殼設計，它具有體積小、功耗低、配置使用簡單、即插即用。
二、系統功能
1、現場控制屏
現場控制屏相當于閘門操作按鈕。它直接對閘門的上升、下降、停止進行控制。也是閘門開度的采集部分，負責將閘門開度值傳到下位機中。將開度儀傳來的模擬信號轉變成RS-485信號傳到下位機中，完成開度的采集傳輸工作。【閘門控制】
2、閘門開度儀
閘門開度儀采用彈拉式開度儀，它是將測量柔絲的線位移轉換成碼盤的角位移，以達到用編碼器來測量線位移的目的。同時將閘門的開度轉換成模擬信號傳到現場控制屏里，完成測量工作。
3、中心控制室

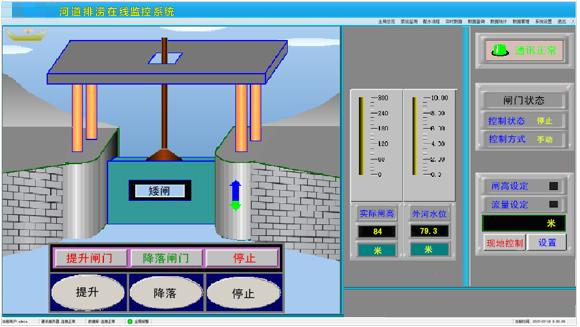

中心控制室是整個系統的調度中心，主要由工控機和上位機軟件等構成。工控機作為上位機對閘門進行遠程控制，以及對實時采集來的閘門開度、水庫水位進行數據處理入庫等操作。通過水庫水位（H1）、閘門開度（H2）和實際H1 H2～Q、H～M、H～V曲線，計算機自動對比計算出放水流量、水庫庫容、庫面面積等。可以隨時觀察水庫水位和蓄水量等參數的變化情況。計算機設計有標準軟硬件接口，可以與水情自動遙測、大壩自動觀測等系統共同組成水庫運行調度系統。作為系統工作安全的要求，對閘門的操作有嚴格的使用權限，設有軟硬件隔離，操作指令保護措施。閘門開度、操作時間、操作者姓名及時入庫保存，只有高級管理員才可以修改。這樣可以保證閘門操作的安全?！鹃l門控制】
4、現地控室
現場地控室距離閘門現場比較近，主要有控制柜，工控機、GPRS IP MODEM、不間斷電源、分控軟件、以及轉換模塊組成。工控機作為下位機功能基本與上位機相同，但操作級別比上位機低。下位機也有工控機主要是為增強系統的可靠性，即使上位機出現了故障，不致影響對閘門的操作。
以上就是閘門控制公司帶來的關于水庫閘門遠程控制系統的組成及功能的分享，了解更多閘門控制相關資訊，請關注我公司官方網站。
