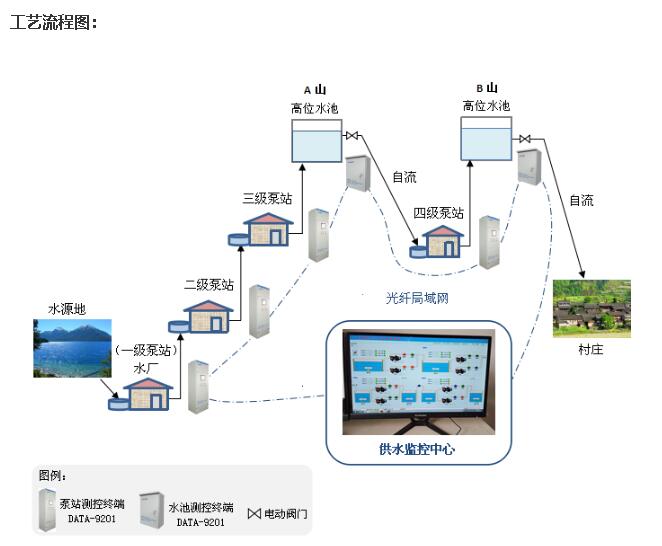

貴州某農村水廠的水源取自一個湖泊。經過水廠凈化消毒后，水由三級泵站(包括水廠的一級泵站)泵送到甲山高水池，然后自動流向山下的四級泵站，再由四級泵站將水輸送到乙山高水池，最后通過重力流向山下村莊供水。
為了解決管理人員不足、系統運行能耗高、管理成本高等問題。，當?shù)厮畡?wù)部門已提出建立“多級泵站遠程監控系統”。我公司為本工程提供了一套完整的監控設備和軟件，實現了四級泵站的聯動控制和系統的無人值守。
泵房控制系統說明：
1、通信及組網
該項目位于山區，無線信號質量很差。為保證系統的穩定性并方便后期擴展視頻監控功能，各站點間均鋪設了光纖，組成了光纖局域網。
2、系統功能
① 監控中心實時監測各級泵站、水池運行工況及運行數據，包括：
★ 水泵、電動閥運行狀態、故障狀態、控制模式、工作電流和電壓。
★ 泵站水池、高位水池水位。
★ 測控終端箱門狀態、供電狀態。
② 四級泵站聯動，保障各級水池合理蓄水。
每級泵站根據下一環節水池水位自動運行，水位低時自動補水、水位高時自動停水，四級泵站聯動、無人值守運行。
系統運行效率高、水泵運行時間短，保障供水安全、電能節約。
各級泵站均支持遠程控泵、控閥，一旦供水異?？杉皶r(shí)進行手動控制。
③ 遠程控制高位水池電動閥門，實現按需供水。
監控中心根據用水需求，遠程控制高位水池電動閥門的開啟、關閉，
④ 故障預警，可及時發現和處理設備故障。
水泵/閥門故障、電流超限、電壓缺相等故障發生時自動報警，以便維護人員及時檢修，保障正常供水。

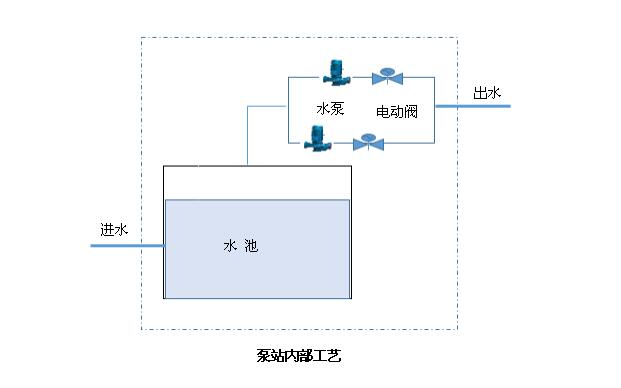

3、泵站聯動控制原理
① 下一環節水池水位到達水位上限時，本級泵站自動關閥、關泵，停止供水；
② 下一環節水池水位到達水位下限時，本級泵站自動開泵、開閥，啟動供水；
各級泵站均按上述邏輯自主運行，實現四級泵站聯動控制，系統自動供水。
