儲油罐/ 儲氣罐光纖光柵智能感溫火災報警系統

一．概述

隨著國民經濟的不斷發展和人們生活水平的不斷提高，人們對能源的需求越來越多，我國是能源消費大國，對能源的需求尤其旺盛。無論是國家或者是地方均在建設儲備油罐等設施，而各類油品的儲運安全是能源生產和銷售的重要保障，由于油氣是易燃物，因此對各類儲油罐、儲氣罐進行實時在線溫度監測，并建立火災報警系統非常重要。

油罐火災現場

二．儲油罐光纖光柵感溫火災報警系統解決方案

按照中石化有關火災報警技術標準要求，儲備油庫的火災報警系統宜采用無電檢測技術，光纖光柵感溫火災探測傳感系統是目前國際上新型一代無電檢測火災溫度探測系統，具有高精度、高靈敏度、安全防爆、抗強電磁干擾、抗雷擊、抗腐蝕、可長期實時監測等眾多優點，能快速、準確的探測出各類溫度異常部位和區域，為及時采取各類安全措施提供可靠依據。

一般情況下，對灌區油罐實行集中監控方式，每個油罐無論容積大小，均實行單獨監測通道實時在線溫度檢測方式，避免同一監測通道監測多個油罐而造成的許多維護管理方面的不便，光纖光柵溫度探測器在油罐上的間隔可以按照3-6米布置，也可以做成雙環布設，采用專用夾具將光纖光柵溫度探測器布設在浮盤/浮船擋油槽的密封圈附近，然后通過光纖/光纜把探測器串連起來，接入到控制室的信號處理器，通過信號處理器對采集到的信號進行解調，測量出現場溫度的實際情況，并將相關的信息傳遞到中央控制室。

油罐光纖光柵感溫火災探測系統示意圖

儲油罐主要有三類：外浮頂、內浮頂(拱頂)、球形罐

1、外浮頂油罐光纖光柵感溫火災探測器的布置方式：

外浮頂罐光纖光柵傳感器布設示意圖

外浮頂油罐主要是以儲存原油為主，體積較大，必須設置火災報警系統。在外浮頂儲罐上，一般采用專用夾具將光纖光柵感溫火災探測器布設在浮盤/浮船密封圈附近。光纖光柵探測器使用傳輸光纜連接，在儲罐內，傳輸光纜沿滑梯敷設，并垂落至浮盤處與光纖光柵探測器連接。其中滑梯至罐底浮盤處的傳輸光纜采用防爆撓線管敷設。

外浮頂光纖光柵探測器安裝實物圖

2、內浮頂(拱頂)油罐光纖光柵感溫火災探測器布置方式

內浮頂罐光纖光柵傳感器布設示意圖

內浮頂(拱頂)油罐多用于存儲成品油，由于成品油易燃燒，且內浮頂上下移動，浮盤處極易發熱，存在著極大的安全隱患。因此為了消除這些隱患，需要為內浮頂油罐配備專門的感溫火災探測系統，以達到消防監控的目的。

拱頂光纖光柵探測器安裝實物圖

結合現場油罐的實際情況和用戶單位的需求，可采用專用夾具將光纖光柵

探測器布設在浮盤/浮船密封圈附近。探測器走線方式采用雙回路錯位布線方式，即罐上采用兩條探測器串同時布設。傳輸光纜從內浮頂罐的通光孔穿到罐內浮盤上，一端直接和光纖光柵感溫探測器連接，并固定在浮盤上；另一端與光纖光柵感溫探測信號處理器連接；罐內傳輸光纜用防爆撓線管保護，防爆撓線管在罐內處于自由落體狀態，可隨浮盤上下運動。

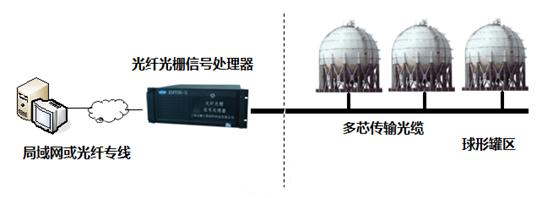

3、儲氣罐光纖光柵感溫火災探測器報警方式

儲氣罐主要儲存各類天然氣或石油液化氣等各類可燃?xì)怏w，遇到高溫時，罐內壓力升高，易發生爆炸和燃燒，因此對氣罐周圍溫度及罐體的溫度實施在線監測和火災報警監控很有必要。
